Паяю нестандартный кабель для мобильной колонки.

 После удачного ремонта мобильной колонки от "дядюшки Ляо", я решил попытаться восстановить и нестандартный, или как иногда говорят "проприетарный" провод для этого устройства. Вообще говоря, последняя характеристика вряд ли применима к продукту китайской околокомпьютерной индустрии, но некая уникальность в характеристиках изделия явно присутствовала.

Хотя кабель и выглядит относительно  целым, его  неисправность не подлежала сомнению. А потому я начал разборку взяв в руки шлицовку.

До этого за полной ненадобностью мне совершенно не приходило в голову вскрывать одноразовые USB-разъёмы. В этот же раз меня интересовала прежде всего схема.

Далее медленно, срезая уже ножом залитый в пластик блок с контактами, я таки добрался до распиновки разъёма. Этот разъём предназначен чисто под зарядку аккумулятора.

Задействованы два крайних контакта из четырёх +5 вольт (красный) и земля (белый).

Вот так было запаяно.

Вскрываю мини-USB разъём.

Типа вот так. Срезал лишний пластик. Пятипроводный провод. Нестандарт, как и ожидалось.



Немного другой ракурс. На зарядке по оттенку идёт скорее не белый, а серый провод. Разъём втыкался непосредственно в колонку.

Далее взрезаю миниджек.

Подходят три провода белый, зелёный, синий. Разъём работал как линейный вход AUX_IN.



Получилась некая схемка, которую мне и пришлось повторить. Серый цвет на рисунке заменён на жёлтый.

Обычно для стандартных сигнальных кабелей USB 2.0 используют четыре провода, как на этой фотографии. А мне нужно было пять. И тогда я решил использовать провод от старого кабеля. Совершенно напрасно. Пайки я просмотрел. Они в общем и целом прекрасно сохранились, но кабель не работал, значит логично было предположить обрыв... Но я решил напаять разъёмы на старые провода. И даже не прозвонил. Хороший урок на будущее!

Сборка мини-USB разъёма.

Этот же разъём одетый в съёмный разборный корпус. Оказывается есть такие и я немного купил на пробу.

Ещё один разъём с одетым на нём разборным корпусом.

Третий разъём перед пайкой.

И вот кабель вроде бы собран, но разумеется не заработал. Обрыв, однако!

Но я на тот момент об этом не знал, а значит снова вскрыл корпуса, срезал термоусадочный кембрик и прозвонил тестером все контакты. Обрыв!

Пришлось всё распаивать, брать два вот таких стандартных четырёхпроводных экранируемых кабеля и паять всё ещё раз.

Новые кабеля были немного толще и мне пришлось затянуть в термоусадку часть корпуса.

Но всё когда то кончается. Кабель получился двухпроводным, затянутым местами в термоусадочный кембрик. Главное, что после прозвонки, а затем после проверки всё замечательно заработало!!! Зарядка заряжает, колонка играет по кабелю от мобильника через разъём от гарнитуры. Что однако и требовалось.

Спасибо за внимание!

Конспект профилактики системного блока.

 Вчера принесла дочка старенький ПК на ремонт и профилактику.

Видеокарту и жёсткий диск от него я уже проверял, но в хозяйских руках системник работать не захотел.

Снял видюху, вынул батарейку. Запустил. БИОС просвистел, что нет видеокарты. Значит материнка если и неисправна, то не наглухо. Можно работать.

Снял ОЗУ, кулер. Увидел все дела. Грязюку.

 Термопасты не осталось на процессоре от слова совсем.

Всё снял, почистил, помыл.

Обезжирил процессор и кулер. Намазал термопасты. Собрал.

Протёр контакты ОЗУ и видеокарты.

Собрал сначала без харда и видеокарты.

БИОС опять свистнул.

Подключил остальное.

Завращался вентилятор - замигала светодиодом загрузка.

Подключил монитор, запустил БИОС без харда.

Работает. Настроил начерно.

Подключил хард.

Загрузил Ось. Проверил дрова.

Развёл оставшиеся провода, подцепил на выдув вентилятор. Свинтил корпус.

Поволок к большому монитору. Проверил три принесённые кабеля и две клавы. Всё рабочее. Подцепил звук. Норма.

Упаковал в коробку, чтоб забирали.

Уже задним числом спохватился, что неплохо было бы в блок питания нос сунуть, да грязь вымести, но теперь уж до следующего раза.

Ремонт Sound Blaster FRee (SB1660) от Creative labs. Окончание.

Недавно начал писать про ремонт мобильной колонки от Creativ-а.

Заканчиваю.

Пару раз перепаивал разъём...

Получилось нечто такое, хотя я и не уверен, что это последняя стадия пайки.

В общем и целом - зарядка заработала.

Кроме того я немного почитал про типы защиты аккумуляторов.

Как результат были куплены три обновки.

Вот такой аккумулятор с защитой от перезарядки.

То есть в нём стоит такой же контроллер (или очень похожий), как и в оригинальном аккумуляторе, купленном с колонкой.

Три имеющихся аккумулятора формата 18650.

Кроме того, для экспериментов, то есть чтобы без нужды больше не паять проводочки на контакты аккумуляторов, куплен эдакий вот футлярчик с контактами.

Ну, и, как фактор последнего шанса, купил контроллер защиты с отдельным разъёмом микроUSB для зарядки. К счастью он пока не понадобился.

В результате  пропаяв разъём микроUSB, подпаял "футляр для аккумулятора" к внутреннему разъёму.

И вставил в него новый аккумулятор.

Как результат, при включении зарядки в перепаянный внешний разъём светодиоды стали попеременно загораться, то есть аккумулятор стал заряжаться.

Далее нужно было вынуть из "футляра", таки припаять к нему проводочки. (В оригинале стояла точечная сварка). И заклеить всё в общий чехол.

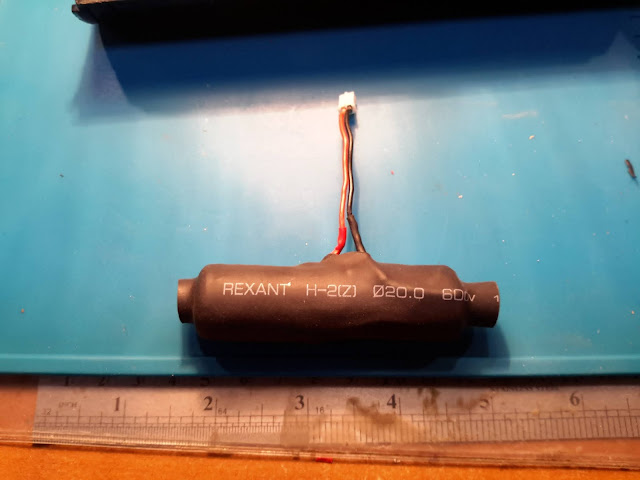

Получилось вроде бы совсем неплохо, но в посадку мои художества уже не влезли.

Потому термоусадочный кембрик пришлось таки снять.

Подключил и не свинчивая начерно проверил. Всё работает.

Собираю... Решётка после первой разборки задвигается уже намного легче.

Привинтил крышку.

Отмыл (обезжирил) крышку, а резинку клеил на тонкие полоски VHB-скотча.

Собственно на этом этапы сборки были закончены.

Как следствие младшая дочка стала теперь обладателем уже трёх худо-бедно работающих мобильных колонок. Куда уже столько?)))

Но на сим заканчиваю. Спасибо за внимание.

Разборка и ремонт беспроводных компьютерных мышек.

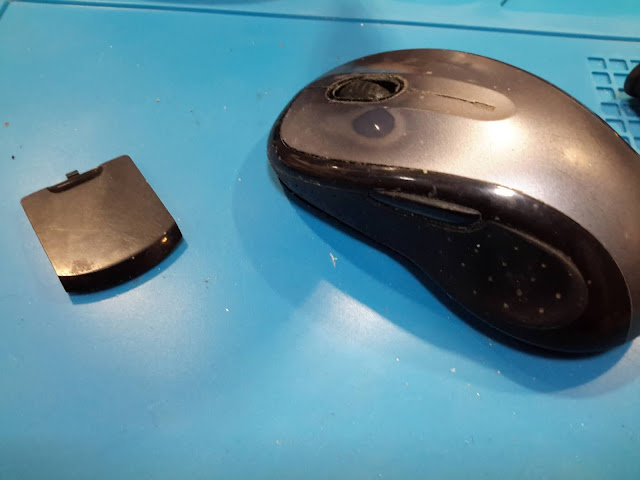

Сегодня был свободный день, а потому выделил время на тренировки по сборке/разборке, ну и ремонту, чистке и вообще профилактике старых мышек.

Снизу вывинтил пяток саморезов, вынул разъём.

На самом деле причиной  разборки было то, что сбоила (сдваивала нажатие) левая кнопка.

Долго привыкал к тому что увидел и не понимал как разбирать дальше.

А оказалось, что всё болталось на вот таком рычаге, ну, или оси.

Вынул его и всё разобралось.

Снял колесо в оправке.

Дальше выворачивал саморезы.

Перед саморезами очень важно ещё не потерять пару мелких  пружинок.

С обратной стороны ещё пара саморезов - снимаем чёрную стойку.

Стойка и саморезы в вывинченном состоянии.

После чего плата снимается. Можно было выпаять оставшиеся проводочки к программируемой боковой кнопке, но для замены микрика они мне не мешали.

Выпаял старую кнопку. Кто-то и их ремонтирует, но мне проще поменять.

Донорская дешёвая мышь за 100 рублёв.

Содрал бумажные наклейки в поиске саморезов.

Под второй самореза не оказалось.

Вывинтил и разобрал.

Насколько же тут всё проще устроено!

Подводка USB-кабеля.

Вот микрик под выпаивание и замену.

А это он же (с красной кнопкой) на дорогой мышке.

К слову, сбоящую кнопку запаял на место донорской.

Собрал. Набил аккумуляторами.

Проверил. Всё работает без сбоев.

Одна беда осталась - дырка в корпусе. Может потом и до неё руки дойдут.

Под горячую руку решил почистить ещё одну древнюю мышку.

Тут в основном чистка.

Развинтил пару саморезов в аккумуляторном отсеке.

Выщелкнул колёсный механизм из стойки.

Долго пытался понять как снять аккумуляторный бокс. Даже контакты снял и для памяти припаял проводки, чтоб не перепутать при сборке полярность..

Потом нашёл таки защёлку и всё снялось.

Шлейф от оптопары снимается выниманием чёрной вставки вверх.

Сама оптопара в этой мышке крепится на защёлках.

Оптопара в снятом состоянии.

Верхняя крышка состоит из чёрной и серой деталек скрепленных преимущественно саморезами.

Развинтил и отстегнул. А потом долго мыл и скрёб от грязи.

По окончании - собрал в обратном порядке, Зарядил аккумуляторами - заработала.

Оказалось, что лопнула защёлка, фиксирующая плату. ( Видно на фото - кусочек пластика. )

Но тут крепление на саморезах с запасом - всё собрал плотно и не парился.

На этом собственно всё. Спасибо за внимание.
