Адаптация компьютерного Блока Питания в настольный - 2.

В предыдущем посте я начал рассказывать о небольшой переделке компьютерного источника питания с целью использования его для запитки моих возможных будущих самоделок.


На свалке я надыбал пластик от какого-то, похоже, старинного стримера для ЕС-ки. Но пластик прочный, разумной толщины и в приличном состоянии. Попробую сделать из него декоративную облицовку будущего блока питания.
А то ещё перепутаю его ненароком с каким-нибудь компьютерным девайсом при переборке системника.


 Так же выделил текстолитовую подложку под днище, чтобы хоть немного утяжелить корпус и повысить его устойчивость.


Будет два вот таких угольничка на перёд и на зад.
Резал дремелем. Замечательная машинка! Столько времени мне экономит!


Кроме того точил из текстолита накладку. В неё планируется вклеить на эпоксидке корпуса разъёмов.


Резал дырки.


Делал в накладке полости, чтобы увеличить площадь соприкосновения клея с поверхностью корпусов разъёмов.


Вот что получается в итоге.
Задействовал по возможности крепёжные отверстия металлической облицовки самого источника питания. Но вот сверху придётся сшивать два уголка на саморезах.


Внутренняя часть корпуса.
Виден крепёж дна на металлическую часть корпуса и прорезь под вывод разъёмов на переднюю часть фальшпанели.
Некоторые вентиляционные щели придётся закрыть, но мне сейчас представляется, что я не смогу нагружать этот источник настолько, что он перегреется.


Предварительная сборка.
Сверху подобраны новые саморезы "в потай". Кроме того - они подточены по длине, чтоб не дай бог не коротнули!
Прорезана фальшпанель. Выведены разъёмы.
Привинчена накладка.
Пришёл к выводу, что буду менять тип разъёмов (папу на маму), вклеиваемых в сам корпус. А то - выступают слишком далеко за панель.
Папа будет жить на проводах.


Хотел на заднюю часть корпуса прилепить контейнер под провода, но и пластик мне не понравился - хрупкий слишком, да и компактность корпуса сильно страдает.
Отказался.


Заливка эпоксидкой разъёмов.
Сначала подклеил разъёмы при помощи момента на деревянную линейку, чтобы они смотрелись хотя бы относительно прямо (на одной линии). Потом разместил всё внутри накладки и пролил по первому разу. Снизу щели промазал пластилином.


Использую вот такую эпоксидку, которая мне нравится больше, чем в крупных бутылках.
С бутылочной я слишком часто промахиваюсь с пропорцией разведения и она потом плохо застывает. У этой время схватывания три минуты! Что даёт возможность сделать за один день несколько операций.


Приподзастыло. Оторвал линейку и сошкрябал пластилин.


Дальше делаю защиту под фронтальную заливку разъёмов.
Проложил ватой контакты.


Хотел клеить молярным скотчем, но нашёл только металлизированный.
Клею его.


Потом мелким скальпелем прорезаю место заливки.


Надеюсь, что фольгу мне удастся оторвать после проклейки.


Ну и отдираю всё лишнее.
Как подсохнет первая заливка. Буду заливать спереди.



Адаптация компьютерного Блока Питания в настольный - 1.

Ходил я тут по самодельничьим магазинам и захотелось мне попаять. Почитать там чего-нибудь, поразбираться со схемками...
Перебрал свой электронный хлам, посмотрел ролики в нете и остановился для начала на реализации простенькой переделки компьютерного Источника Питания под бытовые нужды. Хотя слово переделка - громко сказано. Так... Подпаять разъёмчики и убрать лишние провода.

За основу взял видио, которое привожу ниже.
Заодно хочу сердечно поблагодарить канал
Хобби Остров.рф за доступное изложение материала!



А БП-шник такой у меня как раз был.


Такая вот железячка.


Основная проблемка - он 20-ти пиновый.


Вот такая распиновка.
Уже устарел морально и давно валяется, как невостребованный резерв.


В общем вскрыл.


Скопировал разводку платы (на бумажку распечатал).


Нашёл даже схемку и понял, что для моего разума она сложна.


Хоть и понимаю в общих чертах как что функционирует, но пока пойму какая деталюха где на плате стоит и за что отвечает не одна неделя пройдёт...
Даже в учебник Головкова нос сунул.
Но решил пока не горячиться, а просто убрать лишние провода.
Пометил все будущие переделки на своей бумажке и начал.

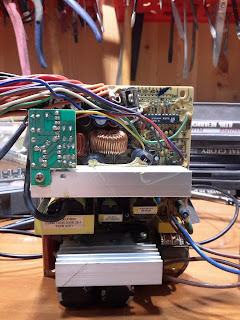

Помимо основной платки присутствуют две вспомогательных.


Входной фильтр.


И регулятор оборотов для вентилятора.


Открутил переключатель на 127\230В. Померил тестером, что в 230-ти вольтовом положении он разомкнут и выпаял за ненадобностью.


Потом начал выпаивать землю. Провода опрессованы металлическими скобками по три-четыре штуки и только потом впаяны в огромные дырищи.
Выпаивались с трудом, застревали, но в конце-концов поддались.


За ними пришла очередь всех остальных проводочков...
Зелёный, пусковой провод запаял на землю, пускатель должен срабатывать при подачи питания основным тумблером.


Затем впаял по одному проводку +5В, +3,3В, +12В.
И землю.


Как то так всё выглядит.
Пусковой провод зачем то припаял снизу.


Стянул трубкой в жгут и вывел проводочки за приделы корпуса.
При пайке монтажный клей немного подгорел и выглядит уж больно неаппетитно.


Пока паял, как то подозрительно хрустнуло в плате управления вентилятором (нажал неудачно).


С огромным трудом и осторожностью отвинтил платку с радиатора. Герметиком всё было залито! Отпаял концы. Оглядел со всех сторон.
Вроде бы не смертельно.


Заново всё припаял и поставил полиэтиленовую эластичную поддержку на всякий случай.


Собрал всё в корпус.
Нашёл свеженькие разъёмчики с ключами, чтоб плюс\минус не путать.


Начал паять.


Вон чего получается!))
Боялся. что перегрею корпуса, как это со мной бывало уже с разными тумблерами и прочим.
Но тут пластик оказался на удивление тугоплавким и негорючим. Так что всё совсем неплохо!


Заизолировал утягивающими кембриками.


Помолясь включил питание и померил выходное напряжение.
Не всё так плохо!
Теперь надо корпус до ума доводить!
