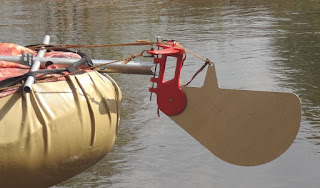

Есть подозрения, что корма будет задираться вверх и лопасть руля будет недостаточно эффективна.
Обычный руль ставят просто на трубу и не парятся достаточно ли он погрузился в воду.
Я решил немного усложнить конструкцию и опустить руль сантиметров на 20.
Имея задник от старой тайменьевской шкуры, решил выточить деревянный проставыш.
Была у меня высушенная деревяшка, очень плотная. то ли берёза, то ли экзотика какая-то. Решил сделать криволинейную форму из неё, а потом заизолировать от воды холодной сваркой.
К слову сказать, задник у Таймени с петлями под руль состоит из двух вложенных, свинчивающихся между собой половинок
Мне нужно было соотнести этот крепёж с вертикальной трубой.
В качестве трубы взял обыкновенную трубку от старого пылесоса.

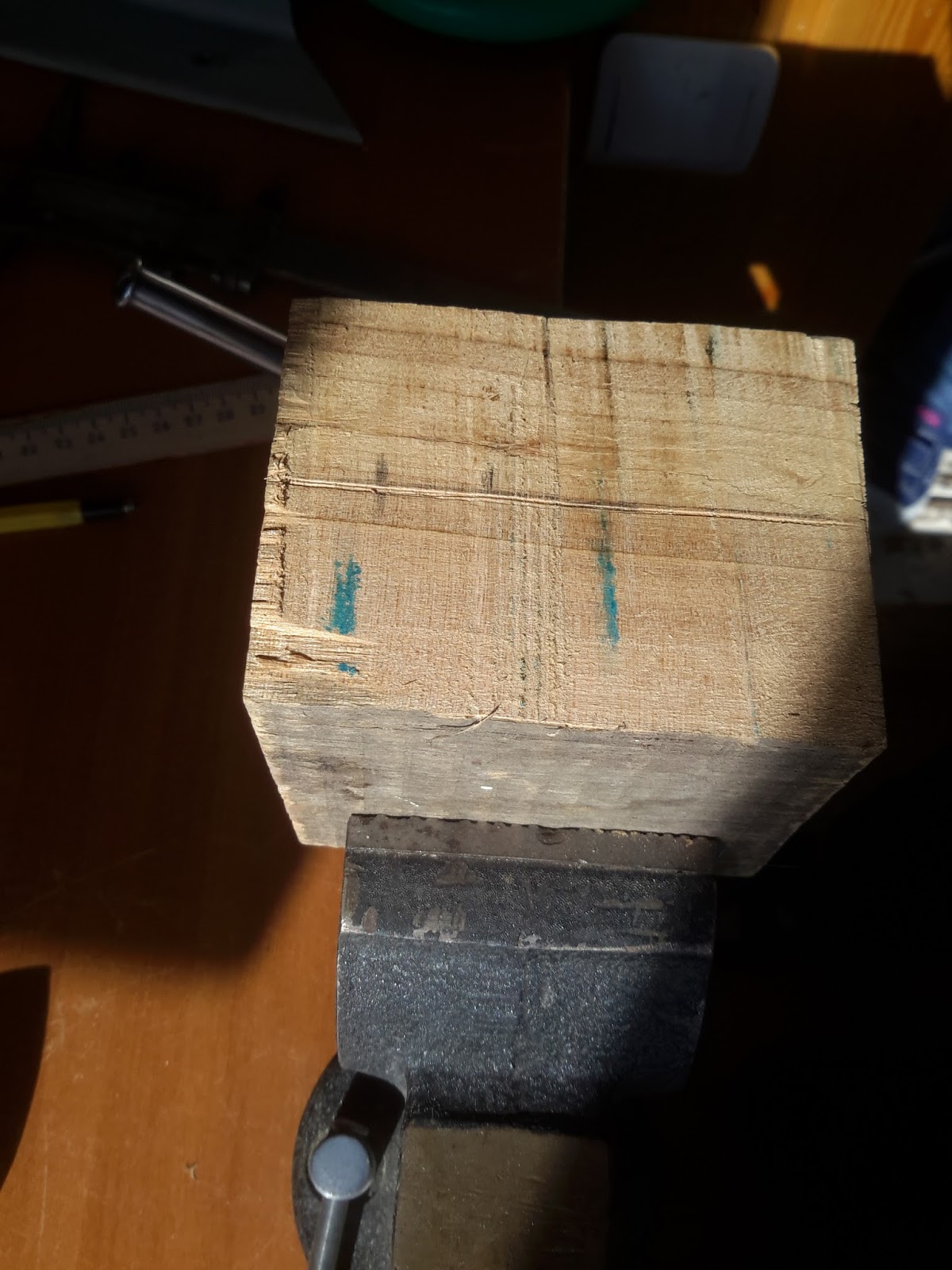

Разметил так, чтобы тридцатисантиметровое отверстие было расположено впритирку к краю.
Нашёл у себя два сверла. Фостеровское на 35мм, что многовато и перьевое на 25мм, что маловато, но ими и работал.
Сначала сверлил направляющее отверстие по центру будущего диаметра.
Затем 35-ти миллиметровым фостеровским сверлом начал выбирать на сколько получится.
Выбрал изрядно и достаточно ровно.
На снимке видно как ссадил патрон об деревяшку.
Перьевым затем прорезал уже до конца.
Отверстие получилось достаточно аккуратным.
Правда дерево горело на высоких оборотах, когда резал пером.
Отверстие превратил в паз и немного расточил по диаметру.
Трубка зашла с небольшим зазором, как и планировалось - буду консервировать от воды паз потом клеем.
Затем начерно обточил заготовку на шлифовальном круге, насаженном на дрель
Теперь пошла подгонка.
Нужно подточить деревяшку так, чтобы она вошла в полость, несмотря на выступы.
Подточил. Всё вошло. Точил Дремелем.

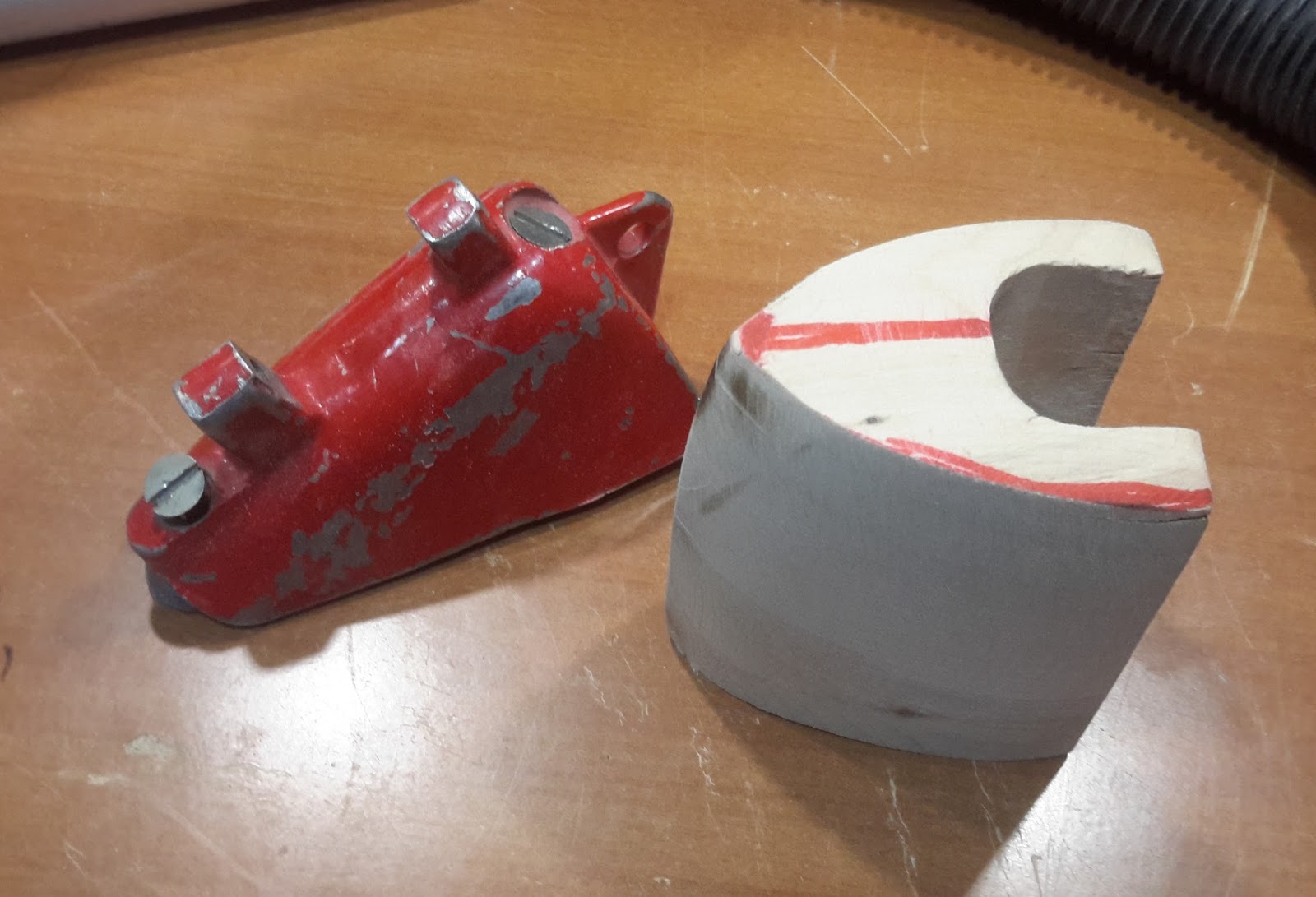

Как и планировал - красная нахлобучка заходит на выточенное под трубу отверстие. Хочу сделать ключ для трубы, чтобы исключить проворачивание.
Выточил паз тем же Дремелем - насадкой со шкуркой.
Теперь труба центрирована по оси с красной накладкой.
Далее ножом резал внутрь трубы пробку для фиксации саморезов.
Взял немного под конус, как и положено для трубы у пылесоса. Обшкурил немного меньше положенного. Чтобы входило как можно плотнее.
Подрезал. Получилась пробка.
Забил. Плотненько вошла. Думаю, позже тоже залить её чем нибудь типа эпоксидки, чтоб не гнила. Дерево мягкое - сосна.
Далее высверлил два отверстия под саморезы и стянул трубку, деревянный переход и первую металлическую накладку.
Получилось вот так. Позже деревяшку нужно дополнительно проточить под замазывание холодной сваркой для консервации от воды.
Один из винтов упёрся в дерево и не захотел завёртываться до конца...
Собственно на этом пока прервался. Теперь нужно подрезать место под винт, проточить проставыш деревянный под консервацию и начать всё замазывать, сушить и снова замазывать.
