Проект Тумбочки-4.

В субботу вчера поработать почти не получилось...

Праздники...

Сегодня начал понемногу...

Кстати, разбираю понемногу материалы. И не хвастался  вроде, пока коробками, которые нарезал и свинтил под всякие обрезки, металл, пластик, проволовка, трубки и прочее и прочее...

Коробки катаются на хороших резиновых роликах. Легко и удобно. Хранятся под столом.

Раскопал свой старенький рубанок. Настроил остренькие ножи - всё работает.

Сделал остнаску... Думал можно будет точить заготовки.

Но - получается только вдоль волокон, а нужно бы поперёк...

Ну, вот, собственно заготовки... Больше, чем необходимо - есть пока из чего выбрать.

Нарезал три восьмиугольника.

Один в основание - побольше, два на остальные дондышки - поменьше.

Искал часа полтора фрезы... Времени - жалко...

Разобрал "кирпичики" по комплектам.

Сначала собираю два нижних контура под грузы.

Ниже описываю как сшивал контура.

Первое сверление и вставляю шип для разметки.

Прижимаю вторую деталь - видно разметочную метку.

Разметочное сверло с ограничителями.

Затем вставляю кругляшок, сначала просто так, а потом при конечной сборки - промазываю ПВА.

Далее - собираю амортизаторы.

Фрезировка под прокладки с обоих сторон.

Это прокладка между слоями. Видно так же резиновую направляющую, обмотанную клейкой лентой, для того чтобы металлическая шпилька не касалась дерева...

Ещё один ракурс фрезировки...

В качестве амортизатора используется технический виброизолятор - силомер.

Это дно - самый нижний ДСП-шный восьмигранник. Привинчен груз 8кг.

Для того чтобы груз не касался следующего этажа - нарезал ещё один слой из ДСП.

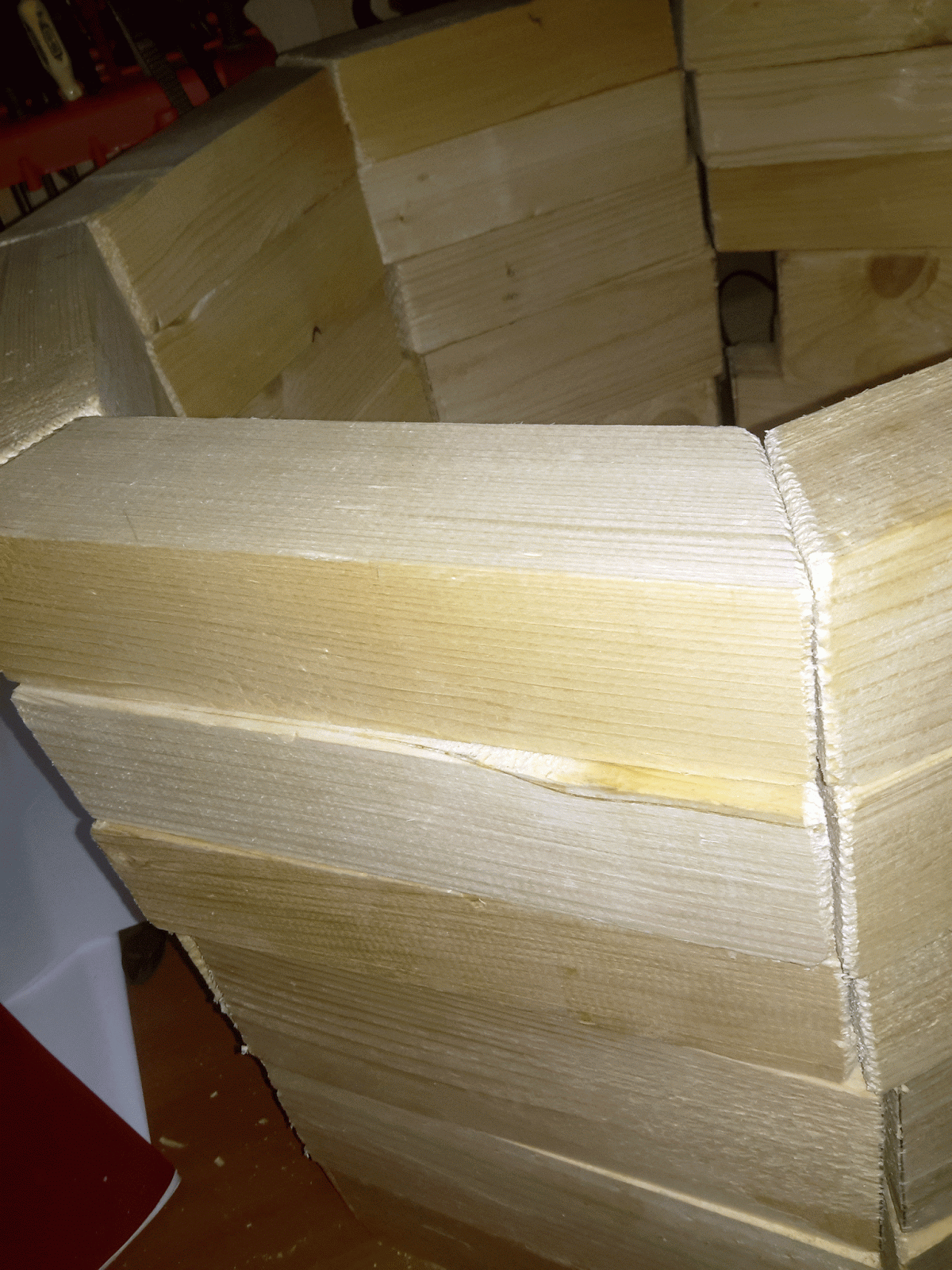

Монтаж наборного восьмигранника из деревянных кирпичиков. Саморезы.

Ну, и второй этаж. Виден закреплённый второй 5-киллограмовый груз.

Видно смонтированные амортизационные развязки.

Типа этого...

Получается, что между двумя слоями нет контактных дорожек, только через слой амортизатора.

Больше ничего не успел...
Продолжение следует...

Проект Тумбочки-3.

Продолжаю мучить деревяшки... Начало ТУТ.

Сегодня всё свободное время резал заготовки  и складывал кучкой, то есть восьмиугольником...

Встретил на улице свою знакомую козу - рассказал про эту тумбочку.

К чему я? Так оказалось, что даже козе понятно, что без торцовой циркулярной пилы - этот геморрой ничем эстетически приятным окончится не может по определению.)))

Теперь и я постепенно вынужден с этим согласиться.

Как и говорил в предыдущем посте досточек не каждого размера мне хватило - придётся выёживаться ещё и с этим.

Но в общем и целом работа идёт, а время истик-тик-тикает...

Тороплюсь закончить силовую часть конструкции до понедельника...
Нужно допилить ещё несколько слоёв 50-тки и дондышки из ДСП. А затем начать подгонку кирпичиков друг к другу.
В конце-концов буду  послойно монтировать, высверливая и склеивая их на круглых проставышах, пока те не кончатся...
А дальше - на железках дособеру...

А тут ещё празднества в субботу... Опаздываю я со сроками.(

Продолжение следует...

Проект Тумбочки-2

Продолжим наши игры...

Вообще говоря, что я строю? Мне нужна тумбочка, поставив на которую нождак, вибрации не будут передаваться так сильно на пол и к соседям в уши, как это происходит через стандартный стол. То есть в её конструкции должна быть встроена демфирующая прокладка, ослабляющая структурный шум.  Тумбочка должна убираться под стол высоты 700 мм, ширины 500 мм, и длины 1000 мм. То есть это кубик 500Х500Х500.

Я хочу так же, чтобы нождак мог убираться внутрь этого кубика. Кроме того, есть вероятность, что на этой тумбочке могут быть установлены слесарные тиски и наковаленка... Если вся приблуда будет легко убираться внутрь, то освобождающуюся плоскость можно использовать либо как столик, либо как табуретку.

Помимо прокладки внутри, тумбочка должна быть массивной, чтобы снизить вибрации. Для этого предполагается закрепить внутри неё два груза 5 кг и 8 кг. От торшера и стиралки.

Теперь помалу начинаем набирать материал.

Если взять ребро восьмиугольника в 21см.

(У куба срезал мешающие всем углы - получился восьмиугольник.)

Тогда 21х8=168см (170см) на один слой.

Вот два бруса приблизительно по 150см.

Немного прошёлся рубаночком, чтобы карандаш писал, хотя бы....

Получилось так...

По лекалам вырезаю трафарет.

И размечаю заготовки.

Длины одой детальки немного не хватает. Можно будет сделать на одной грани проставыши для удлиннения...

Нашёл так же брус 50х50...

В результате материала набралось на 4 слоя по 50мм. Два слоя по 70 мм. Ну, и там будет три ДСП-шки, используемых для опор под грузы и дно внутренней полой части тумбочки.

Всего получилось 400 мм по высоте.

Маловато, конечно. Завтра нужно будет изыскать ещё... Ещё 50-70мм неплохо бы!

Так же нужно найти красивишную досточку под крышку. Мне думается - она есть у меня! )

Продолжение следует...

Проект тумбочки.

Картинки на полях тетради...

Мне кажется, что каждый из нас, когда о чём то думает - он иногда рисует... Я, вот, тоже решив сделать тумбочку и дав команду сознанию, задумался. Сознание  тем временем нимало не сомневаясь взяло под свой контроль руки, руки ухватили рабочую тетрадь с ручкой и, стали водить по бумаге... Теперь я решил все эти каракули обобщить, немного прорядить, подфотощопить и выложить тут, стараясь соблюдать порядок появления... Мне показалось, что само по себе это хоть и не художественное, но несомненно творчество, так чего добру пропадать!)))

В финале сегодня нарисовал вполне рабочие лекала для будущей тумбочки... Единственное, что не уверен до сих пор хватит ли духу реализовывать сию авантюру.

Тем не менее взял все картинки и свалил на один листик, как аванс будущей реальной антивибрационной тумбочки-табуретки.

Абстракция...

Продолжение следует...
