Ремонт мобильной колонки. Окончание.

 В прошлый раз начал доделывать разбитую мобильную колонку.

Сегодня заканчиваю.

Мои опасения, что мне придётся вытачивать некие кусочки корпуса не оправдались.

Нашёл таки переднюю несущую стенку и так или иначе всё вполне собирается.

Далее распаиваю динамики.

Всё работает!!!

При монтаже колонок использовал двусторонний акриловый VHB-скотч. И клеит и уплотняет и демпфирует.

На такой же скотч закрепил кнопочную панельку с экранчиком.

Включил. Всё работает!!!

 При этом звучит неожиданно громко, чего совсем не ожидаешь от такой малютки...

Моя младшая доча обрадовалась тому, что такая древняя колонка вдруг снова заработала.

И колонка, которая в общем то и целом принадлежит ей, у меня была благополучно изъята с благодарностями! Не зря старался!)))

Эксперименты по пайке, ремонт мобильной колонки.

 Как и писал недавно, занимаюсь всяческими паяльно-ремонтными занятиями.

Распаял всяческих элементов со старой материнки. Пустая плата.

Кой-какие отпаянные микросхемы, панельки, кондёры.

Появляются дополнительные вкусняшки для разбора микроэлектроники.

Для вскрытия корпусов. Отвёртки, шпатели, пластиковые экстракторы.

Спаял со старого USB-хаба миниUSB разъём. Использовал его в качестве донора.

Над разбитым разъёмом потренировался в запайке на ту же плату обратно.

Восстанавливал портативную плеер-колонку, которую в своё время разломала моя младшая.
Припаял на плату выпаянный с хаба разъём.

 Выпаивал с хаба феном, а вот припаивать пришлось уже паяльником. Вокруг очень много легкоплавких деталюшек - всё бы сжёг, если бы феном паял.

Полярность динамиков - там есть плюсик.

Аккумулятор совсем раздуло. Если будет, то при случае можно такой поискать.

Всё подпаял.

Подцепил зарядку - светодиод загорелся - понеслось заряжаться.

Зарядил. Запустил с микроSD карты. Музычка играет.

Теперь нужно упаковать всё в раздолбанный и, похоже, некомплектный корпус.

Это будет попозже - чего-то точить придётся.

Продолжение следует.

Паяю...

 В силу того, что начали копиться всякие разные неисправные электронные платы и целые гаджеты и устройства, я почувствовал в себе некие силы не только начать практиковать тренировки по пайке вообще, но и, быть может, некоего элементарного ремонта неких электронных приборов.

Как всегда начал с организации рабочего места.

По случаю собрал старенький системник, для справок в инете.

Подремонтировал ещё один временный светильничек.

Начал приподзакупать всякую мелочёвку.

Насадки для мериловки пинцетом и крючком.

Скорее всего буду напаивать отдельные щупы.

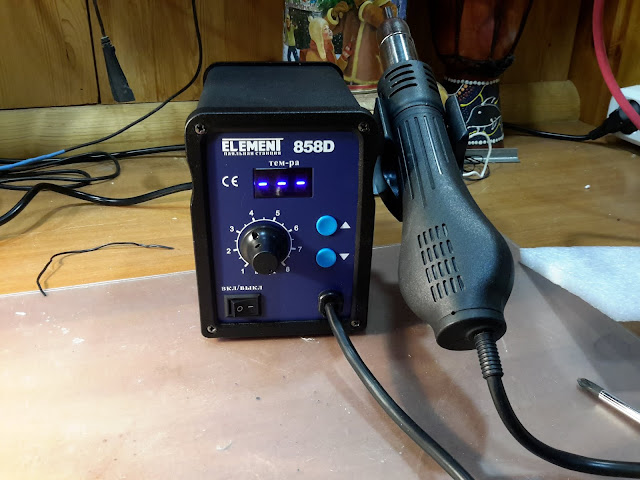

Купил фен для пайки многоконтактных элементов.

Начал регулярные опыты по распайке. Понемногу, но регулярно набиваю руку на разных типах элементов. Смотрю обучайки с ю-туба. Повторяю.

Вон каких монстров выпаиваю!

Ломаю ненужные железяки всякие. Набиваю шаловливые ручки!

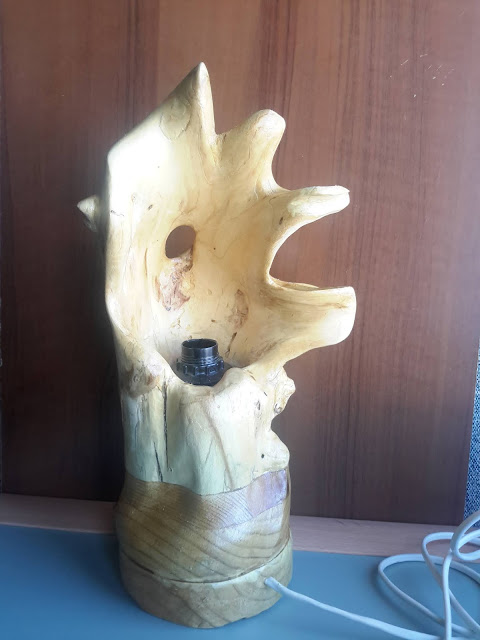

Светильник-9. Доделываю.

 В силу того, что я пытаюсь доделывать все не законченные проекты взялся я и за светильник.

Делал тут вот пять лет назад, но процесс заехал в некое полностью деструктивное состояние.

Захотелось доделать.

Спаял схемку внутри.

Выключатель, патрон, все дела.

Далее начал роспись акрилом.

Начало что-то получаться. После этого роспись дорисовывал несколько раз...

Потом начал эксперименты с клеевым пистолетом и получил в том числе такую смешную ляпушку. Далее решил залить отверстия в светильнике.

Первый блин конечно комом. Но деваться некуда...

(Так вот светит "глаз" в темноте.)

...буду доделывать далее.

Повторение схемы для испытания светодиода.

 Уже прошло более двух лет, как я пробовал возиться с пайкой и электронными компонентами.

Собрал макетные платки на стойке.

Пробовал зажигать светодиоды. ТУТ.

И далее ТУТ.

Далее около года назад решил повторить схемку.

Сначала восстановил то, что уже было сделано.

Вот такая схема.

Ну, и зажёг светодиод.

Далее перешёл на макетную платку, но уже не требующую пайки.

Сначала была схемка попроще. Резистор и кнопка.

Светодиод зажёг.

Далее собрал схему с приборами и потенциометром.

Эдакую вот.

Вот так выглядит.

Вот такая разводка.

Зажёг светодиод.

Затем решил таки померить токи, напряжения и сопротивление на потенциометре.

Снял показания.

R=217,5 Ом.

Общее падение напряжения	Общий ток	Сопротивление на потенциометре.
1,4В	0,6мА	2,333кОм
1,3В	0,9мА	1,444кОм
1,2В	1,24мА	0,9677кОм
1,15В	1,44мА	0,9274кОм
1,1В	1,61мА	0,621кОм
1,05В	1,78мА	0,5899кОм
1,0В	1,98мА	0,5051кОм
0,95В	2,19мА	0,4337кОм
0,9В	2,35мА	0,383кОм

Снять то снял, но ни каких выводов уже не делал.
