Сборка нового ПК. Шаг за шагом. Шаг 2.

ШАГ ВТОРОЙ. МЕХАНИЧЕСКАЯ СБОРКА ЖЕЛЕЗА. РАЗВОДКА ПРОВОДОВ.

Поехали, неспеша...

Ставим проц.

Отклеил бумажку с двух сторон от каждой клеющей шайбы работающей как двусторонний скотч. И приклеил черную гайку с обратной стороны материнки. Именно приклеил. Гайки уверенно висят, даже при переворачивании материнками гайками вниз.

Получилось вот так.

Для LGA1155 требуются вот такие скобки.

Нужно привинтить короткими шурупами (так написано в инструкции) скобы к радиатору.

Затем требуется продеть чёрные шайбы в скобки и зафиксировать в них винты. Винты не выпадают, чему я нимало удивлён. Что то их там держит.

Надо же.

Ставим проц. Попадаем скобкой под гаечку на рис. - справа.

Протираем проц спиртом.

Снимаем защитный полиэтилен и тоже протираем медное основание радиатора.

Приглядевшись можно увидеть буковки, отражающиеся от экрана телевизора, в медном зеркале. Хорошая полировка, однако.

Намазываем термопасту чем тоньше, тем лучше.

Я размазываю картонкой.

Переворачиваю и привинчиваю радиатор.

По привычке ориентирую радиатор куллером в сторону внешних разъёмов на материнке.

И в сторону выдувающего вентиллятора на корпусе, соответственно.

Берём две проволочки и одеваем куллер. По традиции хочется обругать тех "художников", которые корябали инструкцию - принцип одевания скоб по картинкам, нарисованным так мелко, что уже ничего не разобрать, совершенно не восстановим.

Но можно посмотреть любую фоту из интернета и всё прояснится.

Скобы ставятся вертикально, петлёй цепляясь за выступ радиатора, а разрезными концами заходя в дырки вентилятора.

Крепление достаточно надёжно, на мой взгляд, но если нужно - проволочки можно всегда подогнуть.

Наступило время попристальнее взглянуть на сам корпус и на его проводку.
Где питаются 4 винтокрыла?
Что присутствует, а чего не хватает?
Есть всё, кроме бипера (маленького сигнального динамика, то есть).
А вентилляторы запитианы на один молекс и ни каких шансов на то чтобы всё это регулировало свои обороты, похоже, я пока не вижу.

Снизу корпус стоит на достаточно эластичных амортизаторах.

Вот здесь крепятся сейчас первые три вентилятора. Четвёртый отсоединён, и это понятно - дверь снята. Но место под него есть. Корпус мне всё больше нравится.

Звук имеет шанс подцепиться одним из двух запараллеленных разъёмов по AC-97(старый стандарт) или по HD (новый стандарт). Ещё один плюс разработчикам.

Нужен бипер - лезу по шкафам и ящикам...
На этом беспроблемная часть сборки компа как бы и закончилась.
Решения проблем - в следующей части.

Сборка нового ПК. Шаг за шагом. Шаг 1.

ШАГ ПЕРВЫЙ. ПОКУПКА И ОСМОТР КОМПЛЕКТУЮЩИХ.

Была поставлена задача собрать знакомым новый комп. В основных приоритетах заложена современность и способность к апгрейду в будущем. Под современностью я понимаю выбор железа, запчасти к которому будут как можно дольше продаваться на рынке. Но всё это не в ущерб стоимости. Кроме того, из приоритетных задач - интернет и мультимедиа, т.е. музыка и фильмы. Тяжёлых задач пока не ставилось.
И уж точно: "НИКАКИХИГР!!!"  Нет, так нет.)))  Мне же проще.
Поскольку я интересуюсь в основном продукцией ИНТЕЛ, все возможные конфигурации на АМД идут лесом, хотя я допускаю, что они тоже удовлетворяли бы озвученным  критереиям.
Ну, и ещё в наличии остались два IDE-харда со старого ПК, которые должны быть устанавлены в собираемый ПК. Причём обидно, что и систему придётся запускать с одного из них.

Отсюда я и начал плясать.

Из магазинов выбрал сетку ДНС, как людей у которых можно и товар посмотреть перед покупкой, и по гарантии, если что, вернуть, и ходить далеко не надо - по всему городу магазины понатыканы. Ну и Сиськи цены, конечно. Далее, не стал заморачиваться на железе, которого нет - выбирал из того что есть в наличии и поближе к дому. В результате ходил приемущественно в два магазина. Один раз "На Московский", т.е. Пл. Революции, и один раз на пл. Свободы. В дальний конец ездил за БП-шником и корпусом, остальное купил рядом с домом, благо - почти всё было.
Понемногу и начнём:

Здесь всё кроме корпуса и старых хардов. ОЗУ и проц в коробке с материнкой.

Рисунок и надписи на корпусе.

С него, пожалуй, и начнём "вскрытие".

AirTone F-A4010 with Blue LED.

Корпус мне понравился и по описанию на сайте (фотам), и когда я его проверял в магазине. Не верится, что всё это великолепие куплено за 2350 рублей.

Опять пластиковые защёлки - не люблю я их, то ли дело винтики привинтить.

А винтики есть. Чёрнинькие в цвет БП-шника. Стильно! Кстати, очень удобные винтики на заднице корпуса. Круглые головки вынесены от поверхности на пять миллиметров - очень ухватистые - отвинчивать очень удобно.

Но это цветочки!

Два джентельменских вторых USB-шника и один третий. Это спереди.

Но если внимательно посмотреть, ушлые ребята просто протащили  USB-3 удлинитель и втыкают этот разъём в материнку снаружи. При нынешнем положении вещей с этим стандартом - вполне логично.

А что вот это? Какая-то дверца!)))) Что там? Что там?

ТАА-ДАААМ!!!  Ни больше ни меньше, как докстанция под SATA-харды.

А сверху ещё и кнопка отключения! Уж не горячее ли подключение здесь светит?

А вот монтаж стандартный. И это хорошо! Просто и со вкусом!

Вентилляторов в корпусе много, аж 4 штуки, а на крышке даже 200 миллиметровый. Но! Все держат реноме, то есть заклеены ровными белыми бумажками без буковок. Плохой признак. Чую - шуметь им и ломаться! А мне придётся их тормозить и хорошо, если только в BIOSе.

На очереди БП. Питание то е.

Хотел купить Corsair, но нормальных не было - раскупили за лето, поэтому приобрёл вот это чудо от фирмы OSZ с гордым именем FATALITY по правому борту.

Да как бы не стало это чудо фатальной покупкой, однако.

Упаковка и сама этикетка на блоке выглядят... Вот и не скажешь по другому - ВЫГЛЯДЯТ! Красиво! И слов много написано,  мол, типа, профессиональная серия для геймеров.

В руки взять приятно!!!

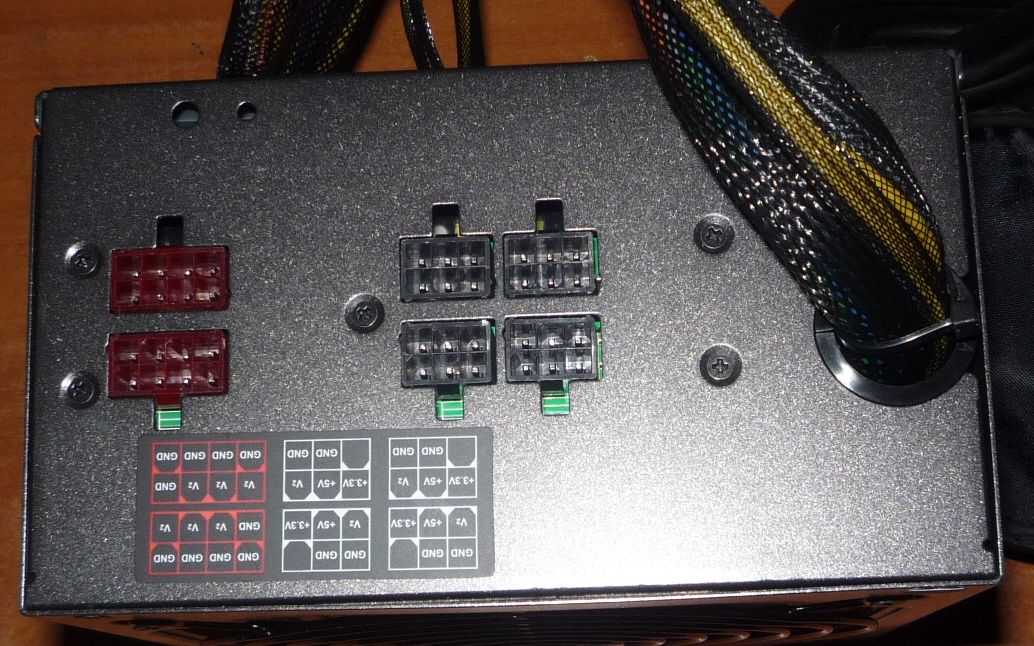

А вот это ещё и полезно и удобно! БП оборудован съёмными кабелями. Или, как это модно сейчас называть, Cable Management. Всё ненужное - лежит в красивой сумочке и ждёт своего часа - реально круто! Собственно это, плюс цена и стало решающим фактором из-за которого я выбрал этот источник. Посмотрим теперь, как заработает!

Теперь куллер. Здесь у меня давешняя любовь к фирме Deep Cool.

Модель IceEdge 400ХT.

 Медь, господа!

 Такие приятные мягкие прорезиненные корпуса вентиляторов - фирменная фишка  Deep Cool .

Ну и до кучи всего чего положено, включая дополнительные скобы для второго вентилятора и неплохую термопасту. Кулер не революционный, Но и проц будет начального уровня. Тепловое окно в 65W. Зато медь на площадке под проц и тихоходный вентилятор,

а радиатор о четырёх тепловых трубках - более чем достаточно!

Материнка. ASUS LGA1155 P8H77-V.

Чипсет  H77 и видео обвязка со всеми распространёнными разъёмами. На видеокарте я съэкономил, но на процессоре будет последняя графическая приблуда за номером 3000.

Intel HD Graphics 3000.

Конечно не дискретика, но на безрыбье и отсутствие игр и рак - рыба.

Пол поста пропало из-за ошибки браузера....(

Вкратце об остальном.

Вобчем материнка на H77. С новым БИОСом, SATA-6, USB-3, PSI-3, поддержкой DirectX-11, всеми основными портами для подключения Мониторов, даже дисплей-порт есть.

Ну и т.д.

Низкопрофильная 1333-я память на 4 гигабайта от Кингстон.

Причём, официально показанная к применению с нашей материнкой.

Обыкновенный DVD-шник от Pioneer.

Чёрный, под цвет корпуса.

Конвертеры IDE-SATA.

Обещали в корпусе и со шлейфами, а дали за те же деньги просто платки и без шлейфов.(
Как оказалось, нет ни какой разницы в каком виде они приходят - они всё равно не работают.

Ну, и, наконец, проц. I-3 3,3ГГц. Модель 2125. Последняя пятёрка говорит о продвинутой
(с точки зрения INTEL) HD-графике 3000. Но об этом уже было.
Пора бы и собирать, сколько УЖЕ можно на это смотреть?!!!
:-))))))))))))))))))

POST SCRIPTUM: Примерные цены на купленное железо:

Asus P8H77-V -3390 руб.

Intel i3-2125 3.3ГГц - 4490 руб.

Память 2Х2048Гб. Kingston KVR1333D3S8N9/2G - 960 руб. (за обе)

DVD-RW Pioneer 220LBK - 850руб.

Куллер DEEPCOOL IceEdge 400XT - 950 руб.

Air Tone F-EX300 - 2350 руб.

OSZ Fatality Gamer Series 550FTY - 2490 руб.

Seagate SATA-3 750Гб, 7200 ST750525AS Cash 16МБ - 2590 руб.

Итого: 18070 руб.
